國威HB8000程控交換機模塊接口說明，國威HB8000采用數字與IP融合的IP&TDM+IOT模塊化構架，因此用戶可以根據自身需求，配置對應的模塊，滿足語音通信需求。
一：國威HB8000槽位模塊說明圖
國威HB8000對接運營商、連接網絡、連接配線架等圖示說明
國威HB8000用戶線纜DB37線纜說明圖解
出廠DB37線為8米，使用時需在線中間剪斷，將8米線一分為二，將DB37接頭插在分機板、外線板上，另一端打在配線架上。
項目安裝實物舉例說明如下，僅供參考：

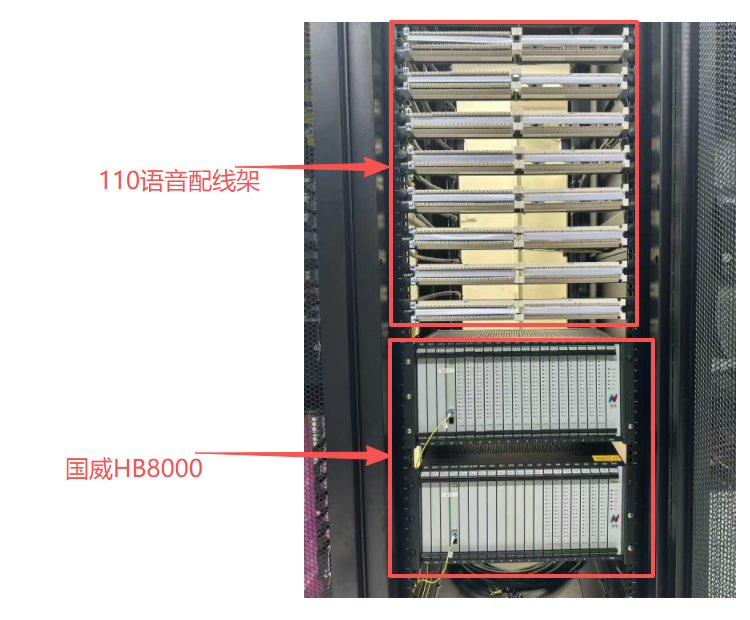

正面如下圖：
背面連接如下圖所示：
國威HB8000線纜DB37線序說明
管腳序號 | 電話接口 | 線色 | 管腳序號 | 電話接口 | 線色 |
37、19 | 第1路電話 | 藍色1 | 29、11 | 第9路電話 | 綠色2 |
36、18 | 第2路電話 | 藍色2 | 28、10 | 第10路電話 | 綠色3 |
35、17 | 第3路電話 | 藍色3 | 27、9 | 第11路電話 | 灰色1 |
34、16 | 第4路電話 | 藍色4 | 26、8 | 第12路電話 | 灰色2 |
33、15 | 第5路電話 | 黃色1 | 25、7 | 第13路電話 | 灰色3 |
32、14 | 第6路電話 | 黃色2 | 24、6 | 第14路電話 | 粉色1 |
31、13 | 第7路電話 | 黃色3 | 23、5 | 第15路電話 | 粉色2 |
30、12 | 第8路電話 | 綠色1 | 22、4 | 第16路電話 | 粉色3 |
